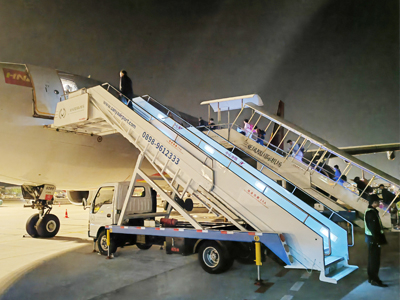

Ljestve za ukrcavanje putnika (povišene) su novi tip čisto električne zemaljske opreme za aerodrome dizajnirane i proizvedene od strane Tianyi dioničkog društva za ukrcavanje i iskrcavanje putnika iz aviona, sa vanjskim dimenzijama 2340mm x 3600mm i visinom platforme od 2200-5800mm, koji se uglavnom sastoji od električnog kliznog pogona QZHUO ljestve, platforma za pristajanje, hidraulički sistem, električni sistem i tako dalje, a cijelo vozilo usvaja zreo i pouzdan sistem napajanja. Uz snažnu sposobnost penjanja i dobru stabilnost pri malim brzinama, može zadovoljiti trenutne domaće ARJ21, ERJ190, B737CL, 737NG, 737MAX, A320 serije, A320NEO i druge modele aviona.
Šasija je opremljena Qingling komercijalnom šasijom, kabina je opremljena sistemom za grijanje i hlađenje klima uređaja, sve vrste instrumenata i prekidača su kompletne, frekvencijska konverzija bezstepena regulacija brzine, opremljena gumama Shanghai Automotive Electric Drive Co. R16 14PR.
Usvajanje Ningde Times litijum-gvozdeno-fosfatne baterije sa prvim udelom na domaćem tržištu, uglavnom sastavljenom od baterijskog modula, sistema upravljanja baterijom, sistema upravljanja toplotom, sistema za hlađenje i drugih delova.
Sa sistemom za gašenje požara otpornim na eksploziju i BMS sistemom za upravljanje napajanjem, normalno vrijeme punjenja i pražnjenja baterije za napajanje nije manje od 4000 puta ispod normalne temperature (temperatura okoline 25℃), a normalno vrijeme punjenja i pražnjenja baterije nije manje od 4000 puta ispod normalne temperature.
4000 puta, a u normalnom punjenju i pražnjenju 4000 puta, njegova energija skladištenja nije manja od 80% dizajnirane energije skladištenja, koristeći 90kw gomile punjenja od nivoa upozorenja niske baterije do punog vremena punjenja nije više od 1,5 sata, a vrijeme punjenja nije više od 1,5 sata.
Vrijeme punjenja od nivoa upozorenja o niskom nivou baterije do potpunog punjenja gomile punjenja od 90kw nije više od 1,5 sata, opremljeno nacionalnim standardnim interfejsom za punjenje, ispunjavajući zahtjeve punjenja za sve vremenske uslove u uvjetima stajališta civilnog aerodroma.
Technical Parameters
D׊×V mm : 7800×2340×3600
Ukupna masa kg : 7600
Međuosovinsko rastojanje mm: 3815
Međuosovinsko rastojanje (prednji/stražnji) mm : 1685/1525
Maksimalna brzina km/h: 80
Spoljni prečnik prolaznog kruga mm: 16500
Minimalni razmak od tla mm : 160
Hod pokretne platforme mm: 0~400
Radna visina putničkog lifta mm: 2200~5800
Način podešavanja visine: Gornje i donje ljestve teleskopskog tipa
Broj stepenica gornjih merdevina: 12
Broj stepenica donjih merdevina: 13
Dubina koraka mm : 292
Širina koraka mm : 1500
Visina stepenica mm: 192
Maksimalni ugao nagiba tela merdevina (°) : 37
Dubina gornje platforme mm : 3350
Širina gornje platforme mm: 2200
