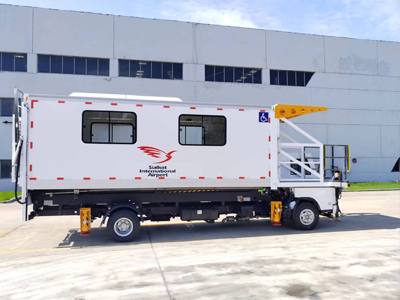

d'embarcament Diesel Ambulift PRM Sistema hidràulic
1, el sistema hidràulic es compon d'extractor de força, dipòsit d'oli, bomba d'oli d'engranatges, bomba elèctrica, bomba manual, vàlvula solenoide, cilindre hidràulic, etc., mitjançant el sistema elèctric per controlar l'acció de cada cilindre hidràulic, per aconseguir diverses funcions del vehicle.
2, la potència principal adopta la bomba d'engranatges, impulsada pel funcionament del motor de l'extractor de força, l'eix de sortida de l'extractor de força impulsa la bomba d'oli, de manera que la bomba d'oli funcioni i produeixi l'oli de treball.
3, ús d'emergència del funcionament de la bomba hidràulica manual.
4. Els components hidràulics principals són productes importats de marques famoses europees i americanes.
5, quatre peus de suport hidràulic raonables, el pes d'aixecament és superior a la massa total.
6, cilindre d'elevació, equipat amb vàlvula d'inspecció i vàlvula de límit baix, i equipat amb bloqueig hidràulic. Gastador de cilindre hidràulic amb bloqueig hidràulic.
7, tub hidràulic a més de les parts actives, la resta de l'ús de tub hidràulic metàl·lic.
8. Control hidràulic: el control hidràulic i el control del circuit d'oli de la plataforma posterior i l'elevació de la carrosseria s'han de disposar de manera independent (és a dir, els components de control de l'acció de control anterior i el control de la canonada hidràulica no es comparteixen), i la sortida hidràulica és raonable.
d'embarcament Diesel Ambulift PRM Sistema elèctric
1, incloent principalment l'aixecament del cos, la retracció del peu de suport, el control d'elevació de la plataforma posterior i instruccions especials d'il·luminació i altres circuits.
2, el sistema es compon de caixa d'operacions, panell d'operacions, interruptor de control, relé, il·luminació, llum de marcatge, etc.
3, el circuit elèctric utilitza el control preconcebut i prioritari del circuit d'enclavament. Només després de completar una via, es pot dur a terme l'altra operació. El sistema és un sistema de control de 24 V CC, amb interruptor impermeable importat, relé i interruptor de proximitat; Es compon de control principal, control superior i control de cua, i realitza diverses accions del cilindre controlant la inversió de la vàlvula solenoide.
4. El sistema es compon de dos conjunts d'operacions, que es poden operar al cos i al cos, i s'estableix un dispositiu d'aturada del motor d'emergència. Quan s'aixeca el cos, la part inferior del cos està equipada amb un avís de llum intermitent.
5, els relés i els interruptors estan fets de productes de marca, interruptors amb mesures a prova de pluja i pols
6, l'ús del mòdul de circuit de control de relé tradicional
7. El circuit del quadre d'instruments està connectat a altres parts mitjançant un endoll integrat per a una fàcil reparació i manteniment
8, la capacitat de la bateria és ≥120AH i està equipada amb un generador de càrrega coincident per satisfer els requisits del sistema d'arrencada del motor i altres equips elèctrics, i indicar els indicadors de rendiment del generador.
9, tots els controls i instruccions s'han d'organitzar de manera raonable, la identificació del número de línia és clara, amb etiquetes en anglès i es pot adaptar a les necessitats del treball nocturn
10, components elèctrics, tot tipus d'assegurances, interruptors amb funció d'interferència a prova d'humitat, impermeable, resistent a la calor i anti-electromagnètica.
