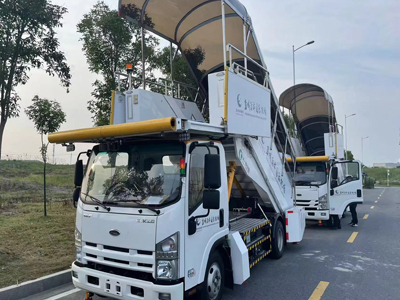

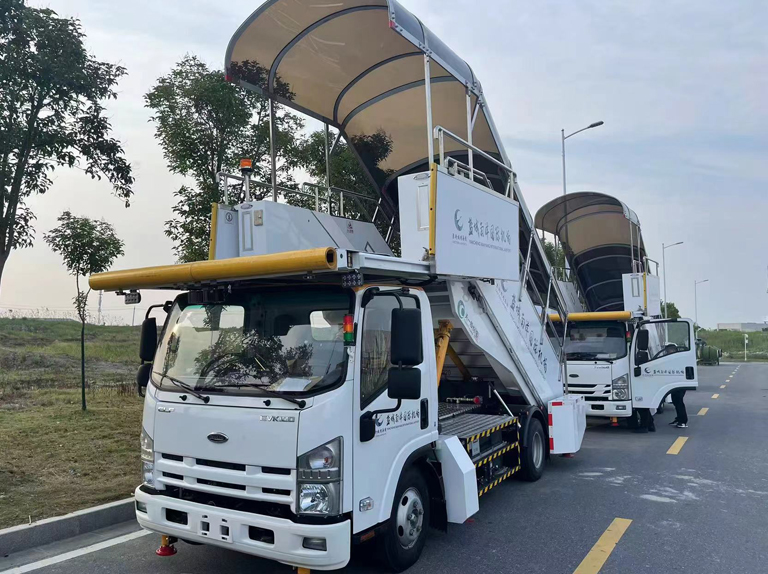

La plataforma davantera de l'escala de passatgers està equipada amb un dispositiu operatiu per a l'ajust fi de l'angle del cos de l'escala i l'expansió i contracció de la plataforma, la plataforma està equipada amb il·luminació LED, totes les parts en contacte amb l'avió estan equipades amb tires de goma antiratllades. , la plataforma i l'extrem frontal del panell lateral lliscant estan equipats amb cautxú anticolisió i interruptors de detecció fotoelèctrica que poden evitar efectivament la col·lisió amb el fuselatge de l'avió.
Escales de passatgers Paràmetres tècnics
Dimensions totals (L×W×H): 7450×2500×3600mm
Interval d'alçada d'elevació de les escales de passatgers: 2150 ~ 4800 mm
Mida de la plataforma superior: 4150 mm * 2200 mm
Mida del pas: 292 mm * 1500 mm * 192 mm
Carrera de la plataforma mòbil: 0-400 mm
Angle màxim entre el cos de l'escala i el nivell: 37,5°
Altura mínima al terra: 160 mm
Diàmetre exterior del cercle del canal: 16100 mm
distància entre eixos davanter/darrera: 1685/1525 mm
Massa total: 7550 kg
Capacitat de càrrega: 88 persones
Capacitat de càrrega de l'eix davanter: 2590 kg
Capacitat de càrrega de l'eix posterior: 4960 kg
Velocitat màxima: 80
Velocitat mínima estabilitzada: 0,8
Potència del motor d'accionament: 60 kW
Tensió total: 618,24 V
Capacitat total d'emmagatzematge d'energia: bateria de fosfat de ferro de liti 106,95 kWh
Interval de temperatures: -35~65
Densitat d'energia de la bateria: 153,84 Wh/kg
Distancia entre eixos: 3360 mm
