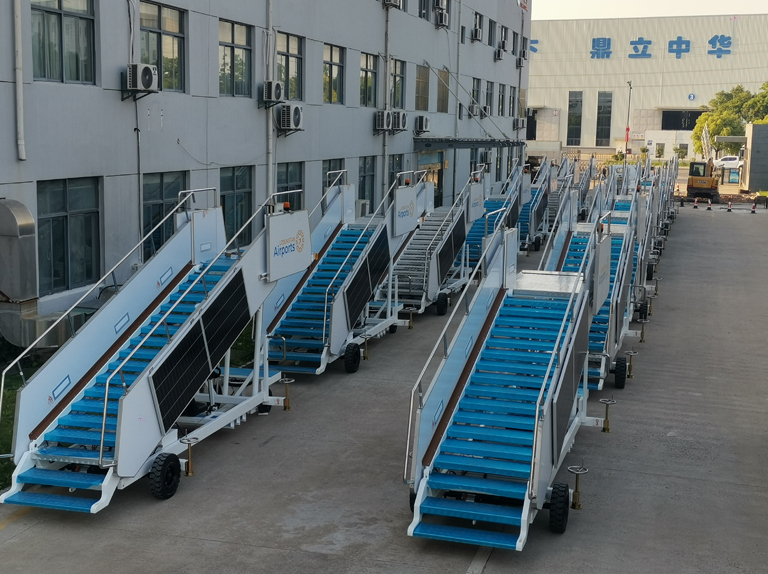

2640 ~ 3600 mm passagertrapper kropskonstruktion består hovedsageligt af øvre og nedre langsgående bjælke, trinfastgørelsesramme, trinplade osv. Stigekroppens struktur er lodret pladeskift. Når påstigningstrappen går op og ned, bevæger den øverste og nederste trappe sig parallelt på fire sider, og trappens højde ændres fra 140 ~ 200 mm. De to sider af over- og understel er bærende bjælker, som er lavet af henholdsvis 100×80×5 mm og 80×40×3 mm sømløse rektangulære rør. Trinfastgørelsesrammen er svejset med 40x40x4 Vinkelstål og forbundet til stigekroppen og den nederste langsgående bjælkeramme med stifter. Trinpladen presses med δ=4mm skridsikker aluminiumsplade. Når platformen hæver sig til 3600 mm, er vinklen mellem stigekroppen og jorden 39°.
2640 ~ 3600 mm håndskubbede passagertrapper tekniske parametre
Samlede mål (længde × bredde × højde) mm (ekskl. baldakin): 6965×2230×3650
Platformstørrelse mm: 2000×1400
Stige krop armlæn højde mm: 1170
Forhjulsophæng mm: 525
Baghjulsophæng mm: 1290
Akselafstand mm: 4030
Hjulafstand mm for/bag: 900/1550
Fods centerafstand mm for/bag: 1990/1990
Køretøjets samlede vægt kg (ekskl. baldakin): 1780
Forhjulsbelastning kg: 1010
Baghjulsbelastning kg: 770
Stigeniveau: 18
Kanalcirkel Ydre cirkeldiameter mm: 14000
Afgangsvinkel (°): 5
Indflyvningsvinkel (°): 33
Stigekroppens maksimale hældningsvinkel (°): 39
Stigelegeme indvendig bredde mm Stigelegeme: 1300
Halestige: 1120
Trinhøjde (platform 2640 ~ 3600) mm: 140 ~ 200
Højdejusteringstilstand: trin parallelogram forskydningstype
Pedalstørrelse mm: 300×1120
Flytende dørvandring mm: 1150
Arbejdsplatformens løftehøjde mm: 2640 ~ 3600
Platformens bæreevne (pr. enhed): 6
Dækstørrelse: 4,00-8
Minimum frihøjde mm: 160
Antal passagerer på trappen: 33
Stige kunstig tryk N: ≤300
