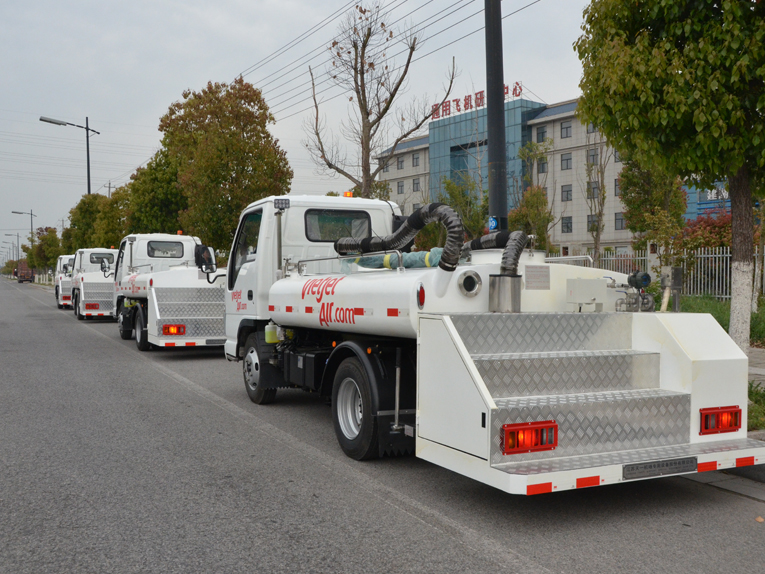

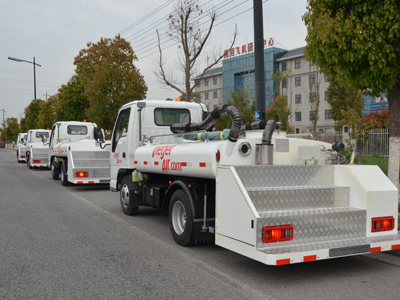

Die Fahrgestellkabine des Toilettenentladefahrzeugs ist flach, einreihiger Sitz, zweitürig, mit einer Besatzung von zwei Personen; Der Antriebstyp ist 4×2, das Volumen des Frischwassertanks beträgt 1,4 m³ das Volumen des Abwassertanks beträgt 2,4 m³ das effektive Volumen des Umlaufwassertanks beträgt 0,24 m³ die Durchflussrate von Frischwasser beträgt 90-150 l/min; Die Durchflussrate des angesaugten Abwassers beträgt 600 l/min.
Dieses Produkt kann neben Airbus A380-Flugzeugen auch in A300, A310, A318, A319, A320, B707, B727, B737, B747, B757, B767, B777, DC8, 1L-18, 1L-62, MD11, MD80 usw. eingesetzt werden. Die Verwendung von Flugzeugtypen.
1, Hebeplattform für die Arbeit der Betriebsplattform, Plattformhubhöhe vom Boden für 385 mm bis 3760 mm, kann die aktuelle Arbeitshöhe verschiedener Flugzeugtypen erfüllen. Hebezylinder für einen einzelnen Abschnitt des Hydraulikzylinders, Hebemechanismus unter Verwendung einer neuartigen Aluminiumlegierungsprofilproduktion, die Bodenplatte der Plattform besteht aus 4 mm dickem, rutschfestem, gemustertem Aluminiumblech, mit Selbstreinigungsfunktion, Sie können das Wasser über der Oberfläche sehr schnell abfließen lassen, um die Ansammlung von Eis im Winter rutschfest zu verhindern, die Plattform ist mit einer elektrischen Steuerschalterbaugruppe zur Steuerung der Wasserpumpe ausgestattet, die Plattform zum Heben und Senken.
2、Auf der Plattform ist eine Sicherheitsvorrichtung angebracht. Wenn ein Ausfall des hydraulischen Betriebssystems auftritt, drücken Sie den roten „Not-Aus“-Knopf, damit der Motorstromausfall sofort aufhört zu laufen, das hydraulische System nicht funktioniert und die Plattform nicht weiter angehoben oder abgesenkt werden kann, um einen Unfall an der Oberseite des Flugzeugs zu vermeiden.
3, die Plattform ist mit einem Fahrschalter ausgestattet. Wenn die Plattform vollständig auf den niedrigsten Stand abgesenkt ist und die Plattform unter dem Fahrschalter berührt, kann das Fahrzeug nur gefahren werden, andernfalls wird der Gang ausgeschaltet, wodurch die Sicherheit des Bedieners gewährleistet wird.
Wichtigste technische Parameter des Toilettenentladefahrzeugs
Gesamtlänge (mm): 7190
Gesamtbreite (mm): 2100
Gesamthöhe (mm): 2260
Radstand (mm): 3815
Radstand (vorne/hinten) (mm): 1540/1425
Vorderer Überhang (mm): 1025
Hinterer Überhang (mm): 2350
Anflugwinkel (°): 22,5
Abflugwinkel (°): 8
Mindestbodenfreiheit (mm): 200
Gesamtmasse (kg): 4060
Bruttomasse (kg): 8190
Außendurchmesser des Zugangskreises (mm): 17000
Maximale Fahrgeschwindigkeit (km/h): 80
Abwassertankvolumen (L): 2360
Frischwassertankvolumen (L): 1400
Wasserversorgungsdurchfluss (l/min): 150
Mindesthöhe der Arbeitsplattform (mm): 385
Maximale Höhe der Arbeitsplattform (mm): 3760
Material des Abwassertanks: Edelstahlplatte 0Cr18Ni9Ti/4 mm
