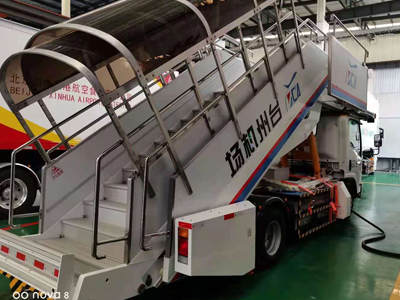

La escalera de embarque de pasajeros (elevada) es un nuevo tipo de equipo terrestre de aeropuerto puramente eléctrico diseñado y fabricado por Tianyi Joint Stock Company para que los pasajeros embarquen y desembarquen de aviones, con dimensiones externas de 2340 mm x 3600 mm y una altura de plataforma de 2200-5800 mm, que consiste principalmente en chasis de accionamiento eléctrico QINGZHUO, escalera fija y escalera deslizante, plataforma de acoplamiento, sistema hidráulico, sistema eléctrico, etc., y todo el vehículo adopta el maduro y sistema de energía confiable. Con una gran capacidad de ascenso y buena estabilidad a baja velocidad, puede cumplir con las series nacionales ARJ21, ERJ190, B737CL, 737NG, 737MAX, A320, A320NEO y otros modelos de aviones.
El chasis adopta un chasis comercial Qingling, la cabina está equipada con un sistema de aire acondicionado de calefacción y refrigeración, todo tipo de instrumentos e interruptores están completos, regulación de velocidad continua por conversión de frecuencia, equipada con neumáticos Shanghai Automotive Electric Drive Co. R16 14PR.
Adoptando la batería de fosfato de hierro y litio de Ningde Times con la primera participación en el mercado nacional, compuesta principalmente por módulo de batería, sistema de gestión de batería, sistema de gestión térmica, sistema de refrigeración y otras partes.
Con el sistema de extinción de incendios a prueba de explosiones y el sistema de administración de energía BMS, los tiempos normales de carga y descarga de la batería de energía no son menos de 4000 veces bajo temperatura normal (temperatura ambiente 25 ℃), y los tiempos normales de carga y descarga de la batería de energía no son menos de 4000 veces bajo temperatura normal.
4000 veces, y en la carga y descarga normal 4000 veces, su energía de almacenamiento no es inferior al 80% de la energía de almacenamiento diseñada, utilizando una pila de carga de 90 kW desde el nivel de advertencia de batería baja hasta el tiempo de carga completa no es más de 1,5 horas, y el tiempo de carga no es más de 1,5 horas.
El tiempo de carga desde el nivel de advertencia de batería baja hasta la carga completa de la pila de carga de 90 kW no es más de 1,5 horas, y está equipado con una interfaz de carga estándar nacional, que cumple con los requisitos de carga para todo clima de las condiciones de la plataforma del aeropuerto civil.
Parámetros técnicos
Largo×Ancho×Alto mm : 7800×2340×3600
Masa total kg: 7600
Distancia entre ejes mm: 3815
Distancia entre ejes (delantera/trasera) mm: 1685/1525
Velocidad máxima km/h: 80
Diámetro exterior del círculo de paso mm: 16500
Distancia mínima al suelo mm : 160
Carrera de plataforma móvil mm: 0~400
Altura de trabajo del elevador de pasajeros mm: 2200~5800
Modo de ajuste de altura: tipo telescópico de escalera superior e inferior
Número de peldaños de la escalera superior: 12
Número de peldaños de la escalera inferior: 13
Profundidad del paso mm : 292
Ancho de paso mm : 1500
Altura del escalón mm : 192
Ángulo máximo de inclinación del cuerpo de la escalera (°): 37
Profundidad de la plataforma superior mm : 3350
Ancho plataforma superior mm: 2200
