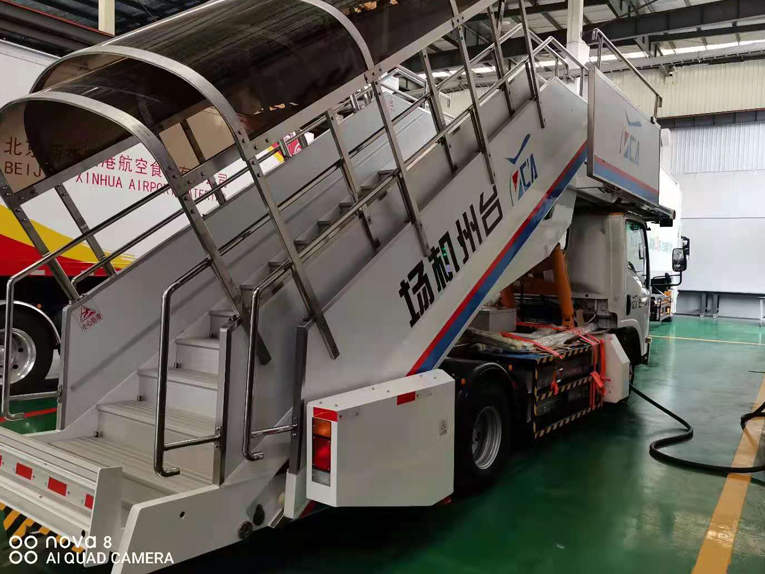

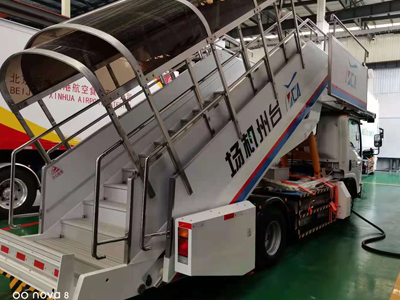

L'échelle d'embarquement des passagers (rehaussée) est un nouveau type d'équipement au sol d'aéroport purement électrique conçu et fabriqué par Tianyi Joint Stock Company pour que les passagers embarquent et débarquent des avions, avec des dimensions extérieures de 2 340 mm x 3 600 mm et une hauteur de plate-forme de 2 200 à 5 800 mm. qui se compose principalement d'un châssis à entraînement électrique QINGZHUO, d'une échelle fixe et d'une échelle coulissante, d'une plate-forme d'accueil, d'un système hydraulique, d'un système électrique, etc., et l'ensemble du véhicule adopte un système d'alimentation mature et fiable. Avec une forte capacité de montée et une bonne stabilité à basse vitesse, il peut répondre aux modèles nationaux actuels ARJ21, ERJ190, B737CL, 737NG, 737MAX, série A320, A320NEO et autres modèles d'avions.
Le châssis adopte un châssis commercial Qingling, la cabine est équipée d'un système de climatisation de chauffage et de refroidissement, toutes sortes d'instruments et de commutateurs sont complets, une régulation de vitesse en continu par conversion de fréquence, équipée de pneus Shanghai Automotive Electric Drive Co. R16 14PR.
Adopter la batterie au lithium fer phosphate Ningde Times avec la première part de marché intérieur, principalement composée d'un module de batterie, d'un système de gestion de batterie, d'un système de gestion thermique, d'un système de refroidissement et d'autres pièces.
Avec un système d'extinction d'incendie antidéflagrant et un système de gestion de l'énergie BMS, les temps de charge et de décharge normaux de la batterie d'alimentation ne sont pas inférieurs à 4 000 fois à température normale (température ambiante 25 ℃), et les temps de charge et de décharge normaux de la batterie d'alimentation. ne sont pas moins de 4000 fois sous la température normale.
4 000 fois, et en charge et décharge normales 4 000 fois, son énergie de stockage n'est pas inférieure à 80 % de l'énergie de stockage conçue, l'utilisation d'une pile de charge de 90 kW depuis le niveau d'avertissement de batterie faible jusqu'au temps de charge complet ne dépasse pas 1,5 heures, et le temps de charge ne dépasse pas 1,5 heure.
Le temps de charge depuis le niveau d'avertissement de batterie faible jusqu'à la charge complète de la pile de charge de 90 kW n'est pas supérieur à 1,5 heure, équipé d'une interface de charge standard nationale, répondant aux exigences de charge tous temps des conditions de l'aire de trafic des aéroports civils.
Paramètres techniques
L×L×H mm : 7800×2340×3600
Masse totale kg : 7600
Empattement mm : 3815
Empattement (avant/arrière) mm : 1685/1525
Vitesse maximale km/h : 80
Diamètre extérieur du cercle de passage mm : 16500
Garde au sol minimale mm : 160
Course de la plate-forme mobile mm : 0~400
Hauteur de travail de l'ascenseur de passagers mm : 2 200 ~ 5 800
Mode de réglage de la hauteur : Échelle supérieure et inférieure de type télescopique
Nombre de marches de l'échelle supérieure : 12
Nombre de marches de l'échelle inférieure : 13
Profondeur de marche mm : 292
Largeur de marche mm : 1500
Hauteur de marche mm : 192
Angle d'inclinaison maximum du corps de l'échelle (°) : 37
Profondeur plateforme supérieure mm : 3350
Largeur de la plateforme supérieure mm : 2200
