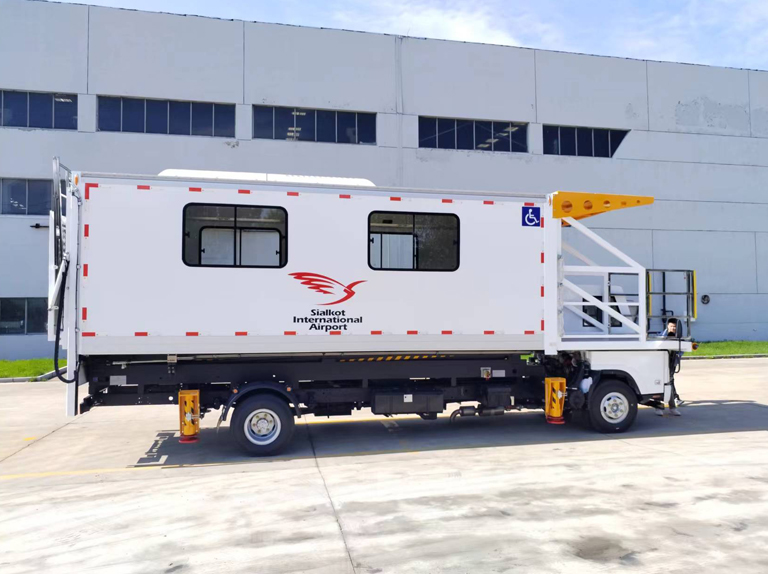

למטוס דיזל Ambulift PRM מערכת הידראולית
1, המערכת ההידראולית מורכבת ממחלץ כוח, מיכל שמן, משאבת שמן גלגלי שיניים, משאבה חשמלית, משאבה ידנית, שסתום סולנואיד, צילינדר הידראולי וכו', דרך מערכת החשמל כדי לשלוט בפעולה של כל צילינדר הידראולי, להשגת פונקציות שונות של הרכב.
2, הכוח הראשי מאמץ את משאבת ההילוכים, המונעת על ידי פעולת המנוע של מחלץ הכוח, פיר הפלט של מחלץ הכוח מניע את משאבת השמן, כך שמשאבת השמן פועלת ומוציאה את שמן העבודה.
3, שימוש חירום בפעולת משאבה הידראולית ביד.
4. הרכיבים ההידראוליים העיקריים הם מוצרי מותג מפורסמים אירופאים ואמריקאים מיובאים.
5, ארבע רגל תמיכה הידראולית סט סביר, משקל הרמת גדול יותר מאשר המסה הכוללת.
6, צילינדר הרמה, מצויד בשסתום בדיקה ושסתום גבול נמוך, ומצויד במנעול הידראולי. מוציא צילינדר הידראולי עם נעילה הידראולית.
7, צינור הידראולי בנוסף לחלקים הפעילים, שאר השימוש בצינור הידראולי מתכת.
8. בקרה הידראולית: הבקרה ההידראולית ובקרת מעגל השמן של הפלטפורמה האחורית והרמת מרכב המכונית יהיו מסודרים באופן עצמאי (כלומר, רכיבי הבקרה של פעולת הבקרה הנ'ל ובקרת הצינור ההידראולי אינם משותפים), והתפוקה ההידראולית סבירה.
למטוס דיזל אמבוליפט PRM מערכת חשמל
1, כולל בעיקר הרמת הגוף, נסיגת רגל תמיכה, בקרת הרמת פלטפורמה אחורית והוראות תאורה מיוחדות ומעגלים אחרים.
2, המערכת מורכבת מתיבת הפעלה, לוח הפעלה, מתג בקרה, ממסר, תאורה, אור סימון וכן הלאה.
3, המעגל החשמלי משתמש בבקרת העדיפות הקדומה של מעגל הנעילה. רק לאחר השלמת דרך אחת, ניתן לבצע את הפעולה השנייה. המערכת היא מערכת בקרת 24V DC, באמצעות מתג מיובא עמיד למים, ממסר ומתג קרבה; הוא מורכב מבקרה ראשית, שליטה עליונה ובקרת זנב, ומממש פעולות שונות של הצילינדר על ידי שליטה בהיפוך של שסתום הסולנואיד.
4. המערכת מורכבת משני סטים של פעולות, הניתנות להפעלה בגוף ובגוף, ומוגדר התקן כיבוי מנוע חירום. כאשר הגוף מורם, החלק התחתון של הגוף מצויד באזהרה של אור מהבהב.
5, ממסרים ומתגים עשויים ממוצרי מותג, מתגים עם אמצעים חסינים נגד גשם ואבק
6, השימוש במודול מעגל בקרת ממסר מסורתי
7. המעגל של לוח המכשירים מחובר לחלקים אחרים דרך שקע משולב לתיקון ותחזוקה קלים
8, קיבולת הסוללה היא ≥120AH, ומצוידת בגנרטור טעינה תואם כדי לעמוד בדרישות של התנעת המנוע ומערכת ציוד חשמלי אחר, ולהצביע על מחווני הביצועים של הגנרטור
9, יש לסדר את כל הפקדים וההוראות בצורה סבירה, זיהוי מספר הקו ברור, עם תוויות באנגלית, ויכול להתאים לצרכים של עבודת לילה
10, רכיבים חשמליים, כל מיני סוגים של ביטוחים, מתגים עם פונקציית רטיבות, עמידה למים, עמידה בחום ואנטי-אלקטרומגנטית.
