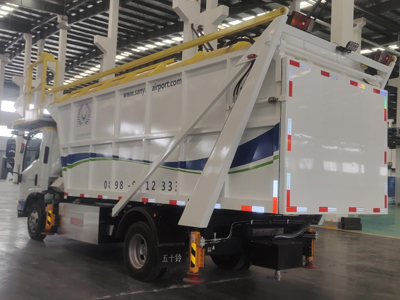

L'Aircraft Garbage Vehicle è un telaio manuale, la cabina è a testa piatta, sedili a fila singola, a due porte, con un equipaggio di 3 persone; il tipo di azionamento è 4×2; il veicolo ha le caratteristiche di funzionamento facile e affidabile, sollevamento regolare, bella forma, ecc. e può essere applicato all'uso dell'aeromobile con un'altezza della porta della cabina di 2,4-5,8 m. Il serbatoio dei rifiuti ha un volume di 18 m3; il carico nominale è di 1,6 tonnellate.
Lo scomparto dei rifiuti è composto da scheletro, rivestimento, coperchio e porta, con un volume effettivo di 16 m3, in cui lo scheletro è saldato con tubi di acciaio rettangolari, e il rivestimento laterale e superiore sono piastre di acciaio inossidabile spesse 1,2 mm, fissate all'interno dello scheletro con rivetti, e l'esterno è incollato per impedire all'acqua piovana di fuoriuscire nei tubi di acciaio rettangolari corrosi dagli spazi vuoti, e il rivestimento inferiore è in acciaio inossidabile da 1,5 mm e schermo in acciaio inossidabile da 1,5 mm, e il il rivestimento inferiore è inclinato da entrambi i lati al centro e il rivestimento inferiore è inclinato da entrambi i lati al centro. La pelle inferiore è realizzata in acciaio inossidabile da 1,5 mm e schermo in acciaio inossidabile da 1,5 mm, la pelle inferiore è inclinata al centro da entrambi i lati, il che è utile per far scorrere l'acqua nella spazzatura nel canale centrale, il centro e il fondo è lo schermo e la coda è il lavandino profondo 80 mm, che può garantire che la scatola sia inclinata, l'acqua non fuoriesca; c'è un'apertura del portello per la raccolta dei rifiuti di 1540×1100 nella parte superiore anteriore della scatola, il coperchio della scatola è costituito da un intero pezzo di lavorazione e stampaggio di piastre modellate, che può essere aperto o chiuso tramite l'azionamento del cilindro dell'olio. L'apertura nella parte posteriore del box è di 1795×1385 ed è dotata di una porta chiusa azionata da un cilindro idraulico.
dei veicoli per la raccolta dei rifiuti degli aerei Dati tecnici
Lunghezza totale mm: 7895
Larghezza fuori tutto mm: 2340
Altezza totale mm: 3300
Passo mm: 3815
Passo (anteriore/posteriore) mm: 1685/1650
Sbalzo anteriore mm: 1100
Sbalzo posteriore mm: 2340
Angolo di attacco (°): 24
Angolo di uscita (°): 14
Angolo di passaggio longitudinale (°): 16,5
Altezza minima da terra mm: 247
Diametro esterno circonferenza di passaggio mm: 16490
Massa totale kg: 6200
Massa lorda kg: 8300
Volume vano spazzatura m3: 20
Angolo di inclinazione massimo °:36,5
Altezza di sollevamento del tavolo mm: 2400~5800
Velocità massima km/h: 85
Massa di rifiuti caricati ammissibili kg:1900
Portata telescopica della piattaforma anteriore mm: 0~800
Intervallo di temperatura ℃:-35~65
Autonomia km: 305
Potenza nominale kw/giro/min: 75/2000
Tensione totale V: 618,24
Capacità totale di accumulo di energia kWh: 106,95
