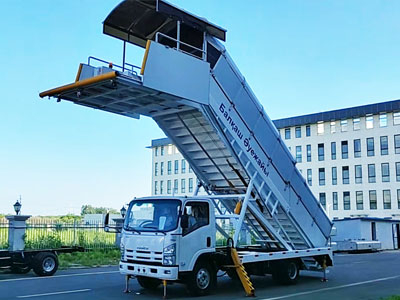

승객 탑승 사다리 (높아짐)는 Tianyi Joint Stock Company에서 승객이 항공기에 탑승하고 내릴 수 있도록 설계 및 제조한 신형 순수 전기 공항 지상 장비로, 외부 치수는 2340mm x 3600mm이고 플랫폼 높이는 2200-5800mm입니다. 주로 QINGZHUO 전기 구동 섀시, 고정 사다리 및 슬라이딩 사다리, 도킹 플랫폼, 유압 시스템, 전기 시스템 등으로 구성되며 전체 차량은 성숙하고 안정적인 전력 시스템. 강력한 상승 능력과 우수한 저속 안정성으로 현재 국내 ARJ21, ERJ190, B737CL, 737NG, 737MAX, A320 시리즈, A320NEO 및 기타 항공기 모델을 충족할 수 있습니다.
섀시는 Qingling 상업용 섀시를 채택하고 운전실에는 냉난방 공조 시스템이 장착되어 있으며 모든 종류의 계기와 스위치가 완비되어 있으며 주파수 변환 무단계 속도 조절이 가능하며 Shanghai Automotive Electric Drive Co. R16 14PR 타이어가 장착되어 있습니다.
주로 배터리 모듈, 배터리 관리 시스템, 열 관리 시스템, 냉각 시스템 및 기타 부품으로 구성된 국내 시장 점유율 1위의 Ningde Times 리튬 인산철 배터리를 채택했습니다.
방폭형 소화 시스템과 BMS 전력 관리 시스템을 갖춘 파워 배터리의 정상 충전 및 방전 시간은 상온(주변 온도 25℃)에서 4000회 이상이며, 파워 배터리의 정상 충전 및 방전 시간은 4000회 이상입니다. 상온에서 4000배 이상입니다.
4000회, 일반 충방전 4000회에서 저장 에너지는 설계 저장 에너지의 80% 이상이며, 90kw 충전 파일을 사용하여 배터리 부족 경고 수준에서 완전 충전 시간은 1.5시간을 넘지 않으며, 충전 시간은 1.5시간을 넘지 않습니다.
배터리 부족 경고 수준에서 90kw 충전 파일의 완전 충전까지의 충전 시간은 1.5시간을 넘지 않으며 국가 표준 충전 인터페이스를 갖추고 민간 공항 계류장 조건의 전천후 충전 요구 사항을 충족합니다.
기술적인 매개변수
가로×세로×높이mm : 7800×2340×3600
전체 질량 kg : 7600
휠베이스 mm : 3815
휠베이스(앞/뒤) mm : 1685/1525
최대 속도 km/h: 80
통로 원의 외경 mm: 16500
최소 지상고 mm : 160
이동식 플랫폼의 스트로크 mm: 0~400
승객 리프트 작업 높이 mm: 2200~5800
높이조절 모드 : 상하사다리 텔레스코픽식
상부사다리 단수 : 12
낮은 사다리의 계단 수: 13
단차 깊이 mm : 292
스텝 폭 mm : 1500
스텝 높이 mm : 192
사다리 본체의 최대 경사각(°) : 37
상부 플랫폼 깊이 mm : 3350
상부 플랫폼 폭 mm: 2200
