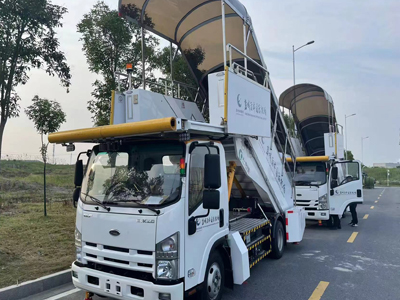

Pasažieru kāpņu pirms platformas apraksts

Pasažieru kāpņu priekšējās platforma ir aprīkota ar darba ierīci, lai precīzi pielāgotu kāpņu korpusa un platformas paplašināšanos un saraušanos, platforma ir aprīkota ar LED apgaismojumu, visas detaļas, kas saskaras ar gaisa kuģi

Pasažieru kāpņu tehniskie parametri

Kopējie izmēri (l × w × h): 7450 × 2500 × 3600 mm

Pasažieru kāpņu celšanas augstuma diapazons: 2150 ~ 4800 mm

Augšējā platformas izmērs ： 4150mm*2200 mm

Soļa izmērs ： 292mm*1500 mm*192mm

Pārvietojamas platformas gājiens ： 0-400 mm

Maksimālais leņķis starp kāpņu ķermeni un līmeni ： 37,5 °

Minimālais klīrenss: 160 mm

Kanāla apļa ārējais diametrs ： 16100mm

Priekšējā/aizmugurējā garenbāze ： 1685/1525mm

Kopējā masa ： 7550 kg

Pārvadāšanas jauda: 88 personas

Priekšējās ass slodzes ietilpība: 2590 kg

Aizmugurējās ass slodzes ietilpība: 4960 kg

Maksimālais ātrums ： 80

Minimālais stabilizēts ātrums: 0,8

Piedziņas motora jauda: 60kW

Kopējais spriegums: 618,24V

Kopējā enerģijas uzkrāšanas jauda ： Litija dzelzs fosfāta akumulators 106,95kWh

Temperatūras diapazons: -35 ～ 65

Akumulatora enerģijas blīvums ： 153,84wh/kg

Garenbāze: 3360mm
