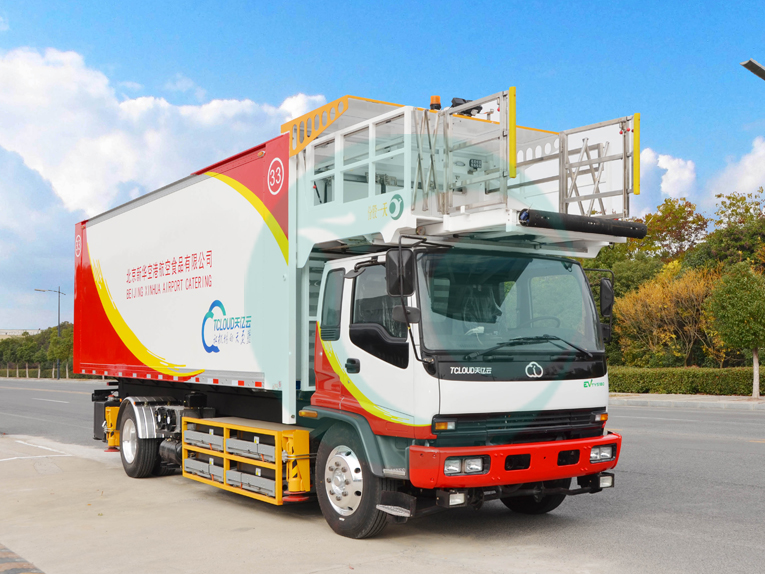

Aircraft Catering Truckk is een speciaal voertuig dat wordt gebruikt voor verschillende soorten vliegtuigcatering. De structuur van het voertuig bestaat hoofdzakelijk uit chassis, steunvoetstructuur, hefinrichting, carrosserie, werkplatform, koelunit, elektrisch systeem en hydraulisch systeem
Dynamisch systeem
De aandrijfmotor maakt gebruik van Suzhou Green Control GC-TM1300-01 permanente magneet synchroon, het piekkoppel en piekvermogen van de motor zijn respectievelijk 750NM en 185kW, en de maximale snelheid is 3500 tpm, wat volledig voldoet aan de stroomvereisten.
Batterijsysteem
Het energieopslagapparaat is een lithium-ijzerfosfaatbatterij (nieuwe energie uit het Ningde-tijdperk), met een energieopslag van 246 kWh. Volgens het tweelaagse ontwerp zijn ze aan beide zijden van de langsbalk van het frame aangebracht.
Vijf-in-één geïntegreerd besturingssysteem
Met behulp van het vijf-in-één geïntegreerde hoogspanningsbesturingssysteem, onafhankelijk ontwikkeld door Qingling, is de stroomaanpassing van systemen met meerdere onderdelen geïntegreerd in dezelfde controller, gecentraliseerde koeling en beheer, wat eenvoudig te regelen is. voertuig. Tegelijkertijd heeft het de voedingsfunctie van DC-AC, DC-DC, oliepomp, luchtpomp, airconditioner, enz. Het spanningsplatform van het hoogspanningssysteem van het voertuig is 615V, de hoogspanningsplug-in heeft de functie van het inbrengen van fouten, de DC-DC-module en de bovenste airconditioner hebben hun eigen voorlaadweg en de intellectuele eigendomsrechten zijn volledig eigendom.
Inleiding tot de motorconstructie van de bovenste oliepomp
De motorconstructie van de oliepomp maakt gebruik van een synchrone motor met permanente magneet van 30 kW en een oliepomp van 9 kW, de snelheid van de oliepomp is 1200 tpm en het oorspronkelijke laagspanningsschema blijft behouden.
