Kabina Podwozie przenośnej ciężarówki do transportu wody ISUZU ma płaskie, jednorzędowe siedzenie, dwudrzwiowe i może pomieścić 3 pasażerów. Typ napędu to 4×2, objętość zbiornika czystej wody wynosi 4,0 m⊃3, natężenie przepływu czystej wody wynosi ≥150/min, a wysokość platformy od podłoża wynosi 400–3000 mm.
Ten produkt może być szeroko stosowany w różnych modelach samolotów innych niż Airbus A380, w tym A300, A310, A318, A319, A320, A330, B707, B727, B737, B747, B757, B767, B777, DC8, 1L-18, 1L-62, MD11 i MD80.

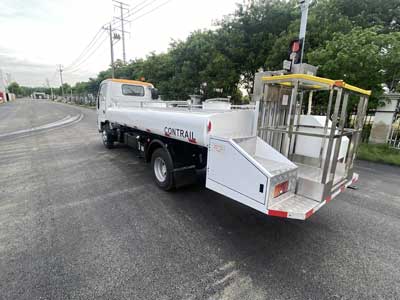

Podwozie Przenośny wózek wodociągowy jest częściowo modyfikowany zgodnie z projektem produktu. Na tylnym końcu belki głównej przyspawana jest rama platformy roboczej. Po lewej stronie ramy platformy znajdują się schody, po których personel wchodzi po boksie w celu konserwacji i czyszczenia. Po prawej stronie ramy platformy znajduje się urządzenie doprowadzające wodę. Po prawej stronie belki głównej znajdują się pompy wody, rury dopływowe wody, pompy hydrauliczne i osprzęt hydrauliczny. Po lewej stronie belki głównej umieszczono stały zbiornik oleju napędowego i zbiornik oleju hydraulicznego.
Układ hydrauliczny składa się ze zbiornika oleju, filtra oleju, zaworu odcinającego, pompy olejowej, zaworu zwrotnego, elektromagnetycznego zaworu zmiany kierunku jazdy, cylindra podnoszącego, manometru, rur olejowych i akcesoriów rurociągów itp. W pompie olejowej zastosowano średnio- i wysokociśnieniową pompę zębatą, która jest napędzana bezpośrednio przez wał wyjściowy przystawki odbioru mocy w celu dostarczania oleju pod ciśnieniem do układu hydraulicznego. Na wlotowym i wylotowym obwodzie oleju cylindra podnoszącego ustawiony jest dwukierunkowy hydrauliczny zawór sterujący, który może zablokować tłoczysko cylindra w dowolnym położeniu. Ciśnienie znamionowe układu hydraulicznego wynosi 10Mpa. Manometr zainstalowany na rurze olejowej może bezpośrednio odzwierciedlać i obserwować ciśnienie znamionowe układu hydraulicznego. Został on debugowany przed opuszczeniem fabryki i generalnie nie można go dowolnie regulować podczas użytkowania. Pojemność zbiornika oleju hydraulicznego wynosi 80 litrów. Urządzenie do awaryjnej ewakuacji pojazdu jest proste i niezawodne.
Główne parametry Konfiguracja przenośnej ciężarówki do transportu wody Pięć
Model silnika: 4KH1CN5HS
Pojemność zbiornika na wodę (L): 4000
Natężenie przepływu wody (L/min): ≥150
Ciśnienie zasilania wodą (MPa): 0,345
Masa własna (kg): 4160
Wymiary całkowite (długość × szerokość × wysokość) (mm): 7265 × 2140x2295
Maksymalna prędkość (km/h): 80
Inne cechy: Opcjonalna platforma podnosząca
Model podwozia: QL1070A5KAY
Wysokość podnoszenia platformy roboczej (mm): 380-3740
Materiał/grubość (mm) zbiornika czystej wody: S31603/4,5mm
Zewnętrzna średnica koła kanału (mm): 17 000
Emisje z silnika: Zanieczyszczenia spalin spełniają wymagania graniczne etapu V w normie GB 17691-2005, a dym wydechowy spełnia wymagania normy GB 3847-2005
