A parte de controle de carregamento superior é composta principalmente de relés, interruptores de botão, sensores e luzes do painel de operação. O painel de operação é dividido em painel de operação da cabine,
O painel de operação é dividido em painel de operação da cabine, painel de operação superior da estrutura da correia e painel de operação inferior da estrutura da correia.
O painel de operação da estrutura da correia tem principalmente as funções de correia transportadora para frente, correia transportadora para trás, parada, parada de emergência e botão de controle de velocidade.
O painel de operação da cabine tem principalmente as funções de correia transportadora para frente, correia transportadora para trás, parada, parada de emergência, botão de retração dos estabilizadores e botão de elevação frontal da estrutura da correia,
O painel de operação da cabine do motorista tem principalmente as funções de correia transportadora para frente, correia transportadora para trás, parada, parada de emergência, botão de retração dos estabilizadores, botão de elevação da extremidade dianteira da estrutura da correia, botão de elevação da extremidade traseira da estrutura da correia e luz indicadora de retração e colocação dos estabilizadores.
O interruptor combinado inclui principalmente o interruptor de pisca, farol alto, farol baixo, farol pequeno e assim por diante.
Função de bloqueio
(1) Os estabilizadores não podem ser deslocados sem serem colocados em posição.
2） Quando a correia está funcionando, ela não pode ser deslocada.
3） Quando a estrutura da esteira está sendo levantada, ela não pode ser deslocada.
4) A velocidade do veículo é limitada quando a estrutura da correia não está abaixada na posição.
5) As pernas não podem ser retraídas ou liberadas enquanto o cinto estiver funcionando.
6) O cinto não pode ser movido para frente e para trás sem que o freio de mão seja acionado ou a estrutura do cinto seja levantada e abaixada.
7) Não é permitido o movimento dianteiro e traseiro da estrutura do cinto enquanto o freio de mão não estiver acionado ou o cinto estiver em movimento.

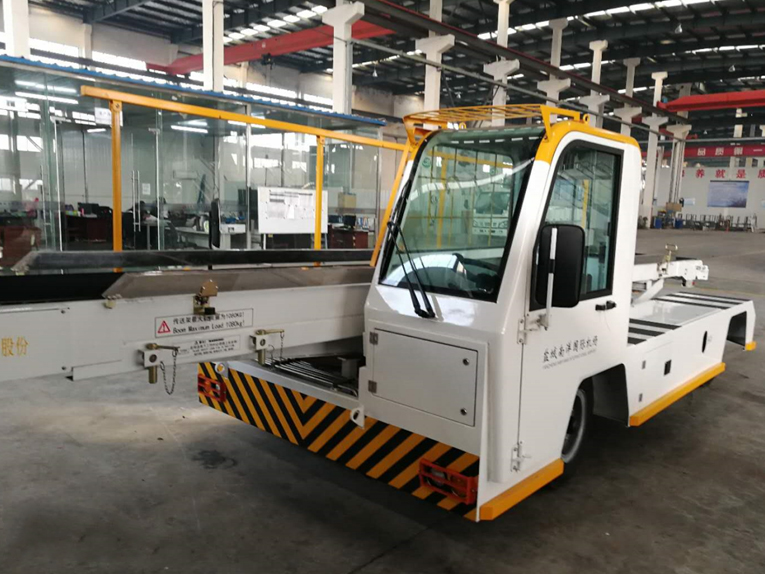

do carregador de correia transportadora diesel Parâmetros principais
Dimensões (C×L×A)(mm): 8140×2100×1960
Faixa de elevação frontal da correia transportadora (mm): 1170-4330
Faixa de elevação traseira da correia transportadora (mm): 520-1540
Velocidade do transportador (m/s): 0,16-0,5
Largura do transportador (mm): 700
Capacidade de carga da correia transportadora (kg/m): 135
Distância mínima ao solo (mm): 165
Distância entre eixos (mm):3000
Velocidade máxima (km/h): 25
Qualidade geral (kg): 3450
Diâmetro externo do círculo do canal (mm): 20.000
Ângulo máximo de inclinação da correia transportadora (graus): 29
