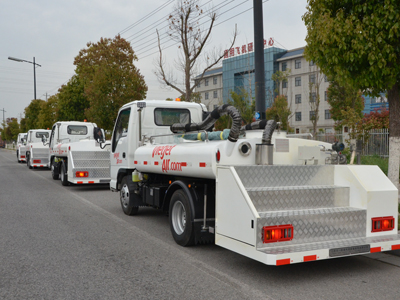

O chassi-cabina do veículo de descarga sanitária é de cabeça chata, assento de fileira única, tipo duas portas, com tripulação de duas pessoas; o tipo de acionamento é 4×2, o volume do tanque de água doce é 1,4m³, o volume do tanque de esgoto é 2,4m³, o volume efetivo do tanque de água circulante é 0,24m³, a vazão de água doce é 90-150L/min; a vazão de sucção de esgoto é de 600L/min.
Este produto pode ser amplamente utilizado em A300, A310, A318, A319, A320, B707, B727, B737, B747, B757, B767, B777, DC8, 1L-18, 1L-62, MD11, MD80, etc., além de aeronaves Airbus A380. O uso do tipo de aeronave.
1, plataforma de elevação para o trabalho da plataforma operacional, altura de elevação da plataforma do solo para 385 mm-3760 mm, pode atender à altura de trabalho atual de diferentes tipos de aeronaves. Cilindro de elevação para uma única seção de cilindro hidráulico, mecanismo de elevação usando um novo tipo de produção de perfil de liga de alumínio, a placa inferior da plataforma é feita de placa de alumínio estampada antiderrapante de 4 mm de espessura, com função de autolimpeza, você pode fazer a água acima do fluxo muito rapidamente para evitar o acúmulo de gelo no inverno antiderrapante, a plataforma está equipada com um conjunto de interruptor de controle elétrico para controlar a bomba de água, a plataforma de elevação e abaixamento.
2、O dispositivo de proteção de segurança é definido na plataforma. Quando ocorrer a falha do sistema operacional hidráulico, pressione o botão vermelho 'parada de emergência', para que a falha de potência do motor pare imediatamente de funcionar, o sistema hidráulico não funcione, a plataforma não possa continuar a subir ou descer, para evitar o acidente do topo da aeronave.
3, a plataforma está equipada com um interruptor de deslocamento, quando a plataforma é completamente abaixada até o ponto mais baixo e toca a plataforma abaixo do interruptor de deslocamento, o veículo só pode ser conduzido, caso contrário a marcha é desligada, garantindo assim a segurança do operador.
Principais parâmetros técnicos do veículo de descarga de banheiros
Comprimento total (mm): 7190
Largura total (mm): 2100
Altura total (mm): 2260
Distância entre eixos (mm): 3815
Distância entre eixos (dianteira/traseira) (mm): 1540/1425
Saliência frontal (mm): 1025
Saliência traseira (mm): 2350
Ângulo de aproximação (°): 22,5
Ângulo de partida (°): 8
Distância mínima ao solo (mm): 200
Massa total (kg): 4060
Massa bruta (kg): 8190
Diâmetro externo do círculo de acesso (mm): 17000
Velocidade máxima de viagem (km/h): 80
Volume do tanque de esgoto (L): 2360
Volume do tanque de água doce (L): 1400
Fluxo de abastecimento de água (L/min): 150
Altura mínima da plataforma de trabalho (mm): 385
Altura máxima da plataforma de trabalho (mm): 3760
Material do tanque de esgoto: placa de aço inoxidável 0Cr18Ni9Ti/4mm
