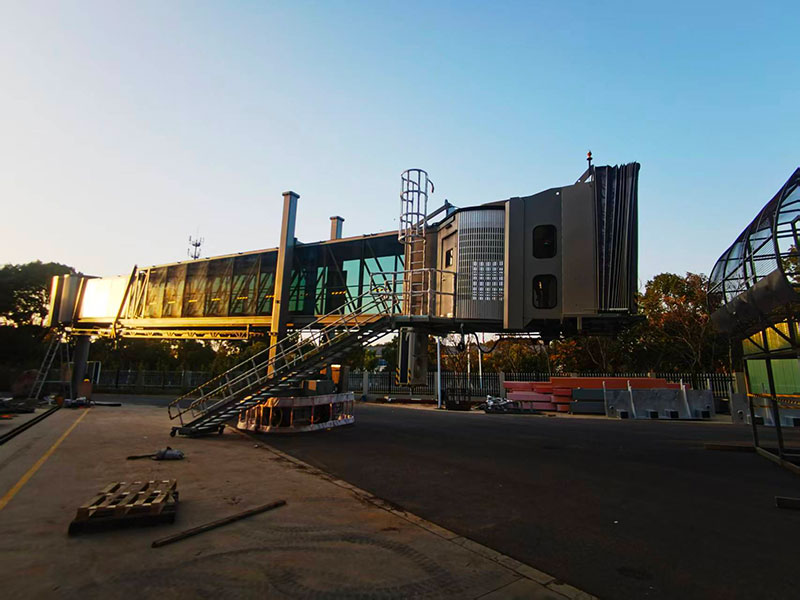

Ponte de embarque de passageiros (PBB)

O PBB é uma espécie de passarela móvel fechada que permite ao passageiro transitar de maneira segura e confortável do edifício do terminal para a aeronave e vice-versa durante todo o dia, é aplicável principalmente ao Aeroporto Civil.

Principais parâmetros técnicos4.

A. Ambiente operacional:

temperatura: -20 ~ +60 °C

Velocidade do vento suportável no trabalho: 27m/s

Velocidade do vento suportável ao retrair e estender: 60m/s

Intensidade de fortificação sísmica: 8

B. Carregar:

Carga no piso:3,00kN/m2

Carga superior: 1,20kN/m2

C. Tamanho do túnel:

Tamanho do túnel: R Tamanho do túnel: 2200mm (altura interna); 1500mm (largura interna)

Largura interna da cabine: 3050 mm

Altura interna da cabine: 2900 mm

D. Parâmetros operacionais:

Ângulo de rotação da porta da cabine: vire à esquerda 93 o, vire à direita 35 ° Ângulo de giro rotunda: vire à esquerda: 88,5 ° + 1,5 ° vire à direita 88,5 ° + 1,5 ° Faixa de altura da porta da cabine: 1,8 m ~ 5,5 m

velocidade horizontal: 0 ~ 0,5 m/s (velocidade variável) Velocidade vertical: 0,016-0,03 m/s (velocidade ajustável) Velocidade de rotação da cabine: 2,5°+0,5 /s
