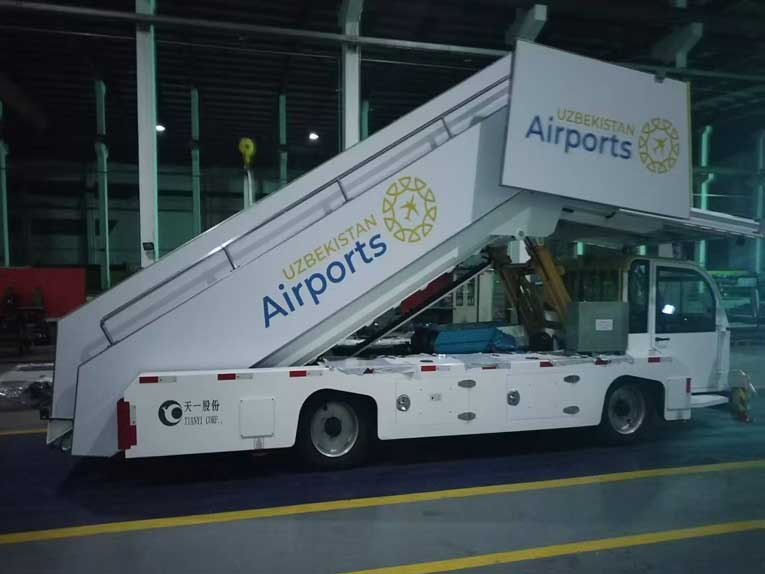

Självgående teleskoptrappa för passagerartrappor består huvudsakligen av teleskopisk trappsvetsanordning, fäststänger för sidoplattor, aluminiumsteg, fasta antifriktionsblock i trappor, etc.
De självgående passagerartrappa är det övre steget i ombordstigningstrappan. Den drivs av en teleskopcylinder för att glida upp och ner, vilket gör att höjden på passagerartrappan kan ändras. Plattformen är fast förbunden med den skjutbara stegramen. Plattformens slitbanor är också gjorda av halksäkra aluminiumlegeringsprofiler. Det finns infällbara rörliga bafflar av aluminiumlegering på båda sidor av plattformen för att förhindra att passagerare råkar ut för olyckor när de står på den. Glidskenorna på plattformens sidoplåtar är utformade för att döljas, vilket gör det lätt att flytta och förhindrar att det fastnar på grund av att främmande föremål faller in i spåren. Fjäderlåsanordningar finns också på de rörliga bafflarna på båda sidor. En rörlig teleskopisk plattform är installerad på plattformens främre ände. När ombordstigningsstegen ansluter till flygplanets kabindörr, observera visuellt om plattformen ansluter till kabindörren på plats. Om plattformen sträcker sig för mycket och nuddar kanten på flygplanets kabindörr, kan den teleskopiska plattformen dras in automatiskt. Teleskopplattformens teleskopkapacitet är 300 mm och vinkeln är 3 till 5 grader.
Det finns en höjdindikering vid låständerna bakom det skjutbara stegsteget. Föraren kan observera höjdindikeringsvärdet bredvid den skjutbara stegens låsbricka från hyttens bakruta. Detta indikeringsvärde är höjden när plattformen är parallell med marken. När det finns en vinkel mellan plattformen och marken ska det faktiska höjdvärdet erhållas genom att på lämpligt sätt addera eller subtrahera från detta höjdvärde.
Höjdmärkning kan installeras enligt kundens önskemål. Det kan markeras baserat på den faktiska höjden när plattformen är parallell med marken, eller efter modell.
Chassimodell:KT58V.01010000
Motormodell: F2.8CS449
Den maximala lutningsvinkeln (°) för stegkroppen: 38,5
Stegmått (djup × bredd × höjd) (mm) :275×1500×190
Arbetshöjden för passagerarhissen (mm) :2200-5800
Höjdjusteringsmetod: teleskopisk typ upp och ner
Antal steg på den övre stegen :14
Antal steg på den nedre stegen :13
Plattformsmått (djup × bredd) (mm) :2840×2030
Övergripande mått (längd × bredd × höjd) (mm) :8230×3145×5065
Tjänstevikt (kg): 9490 -
Motorutsläpp: Avgasföroreningar uppfyller kraven i steg IV i GB 20891-2014, och avgasrök uppfyller kraven i GB 3847-2005.
Transmissionsmodell: Y43280D
